9 344 руб.
Товар в наличии
Cделать заявку
Генеральный дистрибьютор INVT
Гарантия 2 года
Склады в Москве, Санкт-Петербурге, Новосибирске, Екатеринбурге, Ростове-на-Дону
| Мощность, кВт | 15 |
| Напряжение, В | 380 |
| Ток Iном, А | 40 |
| Размеры (ШxВxГ), мм | 165х150х140 |
| Масса, кг | 3,3 |
| Артикул | 11099-00015 |
| Индуктивность, мкГн | 280 |
| Материал | алюминий |
Доставка 0 руб.
Наличие 100%
100% Качество

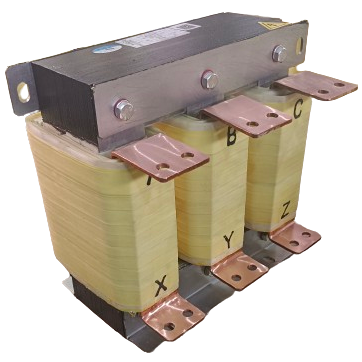

Входной дроссель GDL-ACL — пассивный трёхфазный реактор, устанавливаемый на входе выпрямителя преобразователя частоты. Устройство ограничивает пусковые и коммутационные токи, подавляет высшие гармоники тока из питающей сети и повышает коэффициент мощности привода. Это первое и наиболее экономичное звено в системе ЭМС электропривода, применяемое как самостоятельно, так и совместно с DC-дросселем GDL-DCL.
Назначение и решаемые задачи
• Повышение коэффициента мощности и снижение искажения входного тока (THDi) в сети питания.
• Защита конденсаторов звена постоянного тока и входного выпрямителя от токовых перегрузок и коммутационных бросков.
• Снижение уровня гармоник, передаваемых в питающую сеть, — снижение риска штрафных санкций за некачественную электроэнергию.
• Повышение устойчивости электропривода при просадках и несимметрии напряжения.
• Увеличение ресурса преобразователя частоты и снижение температуры его силовых компонентов.
Ключевые преимущества
• Полный типоразмерный ряд: номинальные токи от 5 до 1000 А, номинальное напряжение 3Ф ~400/480 В и ~690 В.
• Два варианта исполнения обмотки — алюминий (AL) и медь (CU), с индексом «-4» для 400 В и «-6» для 690 В.
• Регулируемое падение напряжения: исполнения 2%, 4% и другие значения с UD ≥ 1.5%.
• Компактные габариты: например, типоразмер 1000 А — 323 × 257 × 350 мм при массе 55 кг.
• Надёжность и соответствие требованиям безопасности: сертификация CE, соответствие RoHS, стандарты GB/T 1094.6-2011 и GB/T 19212.1-2023.
Технические характеристики
|
Параметр |
Значение |
|
Тип оборудования |
Входной дроссель (ACL) |
|
Номинальное напряжение |
3Ф ~400/480 В (-4), 3Ф ~690 В (-6) |
|
Частота сети |
50/60 Гц |
|
Номинальный ток |
от 5 до 1000 А |
|
Падение напряжения |
UD ≥ 1.5% (в т. ч. исполнения 2%, 4%) |
|
Материал обмотки |
Алюминий (AL), медь (CU) |
|
Стандарты |
GB/T 1094.6-2011, GB/T 19212.1-2023 |
|
Соответствие |
RoHS, CE |
Эффективность по гармоникам
|
Решение |
Результирующий THDi |
|
Без фильтра |
≤ 50–80% |
|
Входной дроссель ACL 2% |
≤ 50% |
|
Входной дроссель ACL 4% |
≤ 40% |
|
DC-дроссель DCL 8% |
≤ 40% |
|
DCL 8% + ACL 4% |
≤ 32% |
|
Пассивный фильтр гармоник (H) |
≤ 5% |
Полные таблицы исполнений для меди и напряжения 690 В предоставляются по запросу.
Области применения
• Частотно-регулируемый привод насосного и вентиляционного оборудования.
• Металлообработка, деревообработка, экструзия, прокатные и подъёмно-транспортные механизмы.
• Приводы с длинным кабелем двигателя и повышенными требованиями к ЭМС.
• Объекты, где нормируется качество электроэнергии и уровень гармоник на вводе.
Как заказать
Генеральный дистребьютор INVT в России — ООО «Русэлком». Подберём типоразмер дросселя под мощность и модель вашего преобразователя частоты:
Электронная почта: info@ruselkom.ru
Телефон: +7 499 707 15 56Статьи и новости
