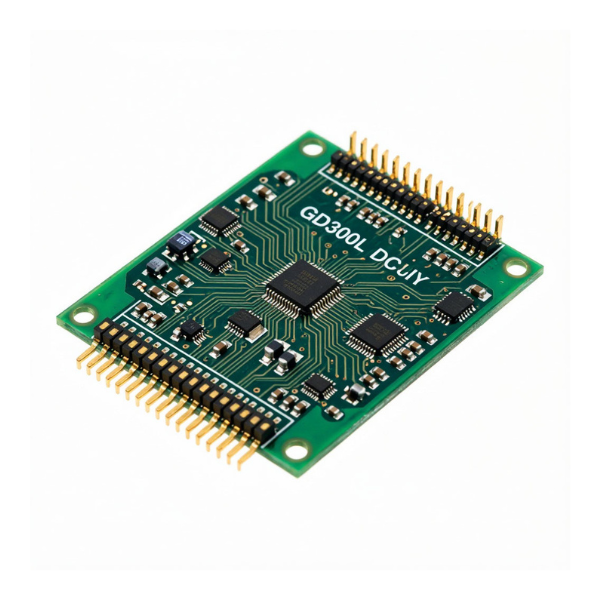

GD300L‑DCJY — это плата расширения (модуль обратной связи PG) для частотных преобразователей INVT серии GD300L.

Назначение

Плата добавляет поддержку управления с обратной связью по энкодеру (режим FVC — векторное управление с датчиком). Это нужно, когда требуется высокая точность поддержания скорости и момента — например, в лифтовых приводах, намоточных станках, подъёмниках. Без такой платы преобразователь работает в бездатчиковом режиме (SVC) либо в скалярном.

Основные характеристики

• Тип: плата расширения PG (Pulse Generator / обратная связь по энкодеру).
• Совместимость: только с ПЧ серии INVT GD300L (не подходит к GD20, GD27, GD100 и т. п.).
• Питание платы: 5–12 В.
• Выходное напряжение для энкодера: 24 В.
• Ток выхода: 0,2 А.
• Мощность: до 60 Вт.
• Артикул: 11001‑01883.

Как устанавливается и подключается

1. Установка в слот. Плата ставится в специальный разъём на основной плате ПЧ GD300L — обычно это внутренний слот расширения.
2. Подключение энкодера. Сигналы A/B/Z и питание подаются на клеммы платы.
3. Настройка в меню ПЧ. В параметрах выбирают тип энкодера, количество импульсов на оборот, включают режим векторного управления с обратной связью.
4. Проверка направления и фазы. При первом запуске проверяют, совпадает ли направление вращения с заданием; при необходимости корректируют фазы или инвертируют сигналы.

Важные нюансы

• Только для GD300L. Если у вас другая серия (в том числе GD20 или GD27), плата не подойдёт ни механически, ни по интерфейсу.
• Режим работы. После установки платы обязательно меняют режим управления в параметрах ПЧ, иначе обратной связи не будет.
• ЭМС и разводка. Для энкодерных линий критично использовать экранированный кабель, заземлять экран только с одной стороны (обычно со стороны ПЧ) и не прокладывать рядом с силовыми проводами.
