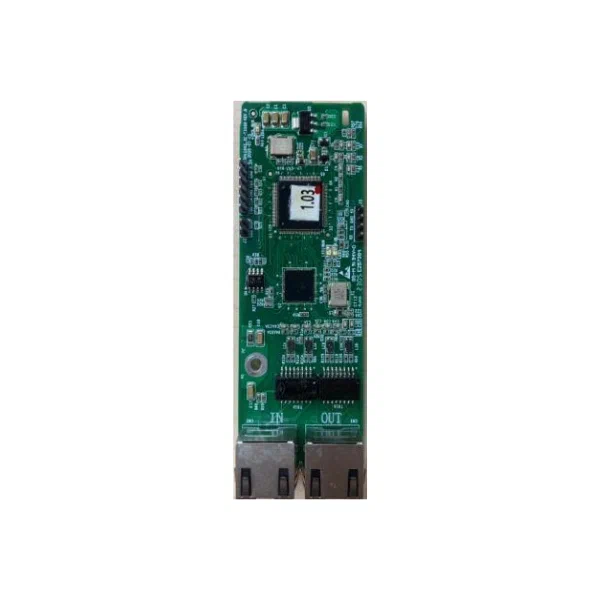

Плата связи (протокол) INVT EC-TX508

EC-TX508 — модуль связи EtherCAT для преобразователей частоты INVT GD350 / GD350-19

Назначение

EC-TX508 (EtherCAT) — плата расширения, обеспечивающая интеграцию преобразователей частоты серии INVT GD350 и GD350-19 в промышленную сеть EtherCAT. Модуль выполняет функции ведомого устройства (EtherCAT Slave) и предоставляет детерминированный канал обмена данными между ПЧ и ведущим контроллером EtherCAT Master.

Технические характеристики

Модель	EC-TX508 (EtherCAT)
Производитель	INVT
Тип устройства	Плата расширения (адаптер протокола)
Совместимые ПЧ	INVT GD350, GD350-19
Протоколы	EtherCAT, RS-485
Интерфейсы	RJ-45 (EtherCAT IN/OUT), клеммный разъём RS-485
Скорость обмена EtherCAT	100 Мбит/с (Fast Ethernet, полный дуплекс)
Габариты (Ш × Г)	39 × 108 мм
Степень защиты	IP20
Диапазон рабочих температур	−10…+50 °C

Функциональные возможности

Поддержка протокола CoE (CANopen over EtherCAT) для доступа к объектному словарю ПЧ.
Циклический обмен данными процесса (PDO) с настраиваемым маппингом.
Ациклический доступ к параметрам ПЧ по SDO.
Поддержка распределённых часов (Distributed Clocks, DC) для синхронизации оси.
Возможность последовательного подключения до 4 плат расширения через внутреннюю шину ПЧ.

Условия эксплуатации

Модуль предназначен для установки внутри шкафа автоматизации (степень защиты IP20). Не допускается эксплуатация в среде с токопроводящей пылью, агрессивными газами, повышенной влажностью (более 90% без конденсации) и вибрацией, превышающей 5,9 м/с² (0,6 g).

Требования к установке

Перед установкой платы EC-TX508 в ПЧ необходимо выполнить загрузку совместимой версии ПО. Модель платы должна быть заменена на EC-TX508B. Установка без обновления ПО и замены платы может привести к некорректной работе или отказу связи.
